Латунь марки ЛЦ40Сд

Латунь марки ЛЦ40Сд – это медно-цинковый сплав, который широко используется для литья под давлением. В результате использования данного метода, получаются такие изделия, как втулки, тройники, переходники и пр. К другим деталям примыкают сепараторы подшипников, которые работают в среде воздуха или пресной воды.

Сплав ЛЦ40Сд относится к литейным латуням и регламентируется согласно требованию ГОСТ 17711-93. Норматив распространяется на химический состав, а также механические свойства.

Изготовление происходит одним из двух способов литья: в кокиль (временное сопротивление не менее 264 МПа) и под давлением (не менее 196 МПа). Паровое действие цинка склонно к газовому насыщению сырья, благодаря чему получаются более плотные отливки с небольшой пористостью. Это способствует увеличению воздухонепроницаемости и выдержке воздействия окружающей среды. Стоит отметить и физические особенности, в числе которых температура плавления, равная 885 градусам Цельсия, воспроизводство очертаний в отливке, доходящее до 270 мм, коррозионная стойкость в морской воде, уменьшение объема и линейных размеров, выраженное 2,2%.

Химический состав

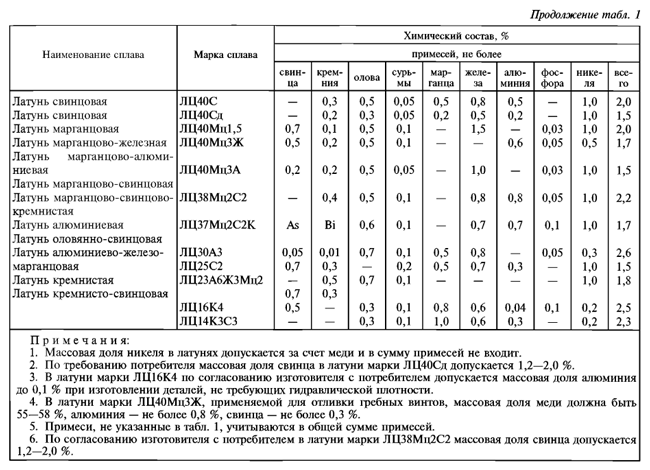

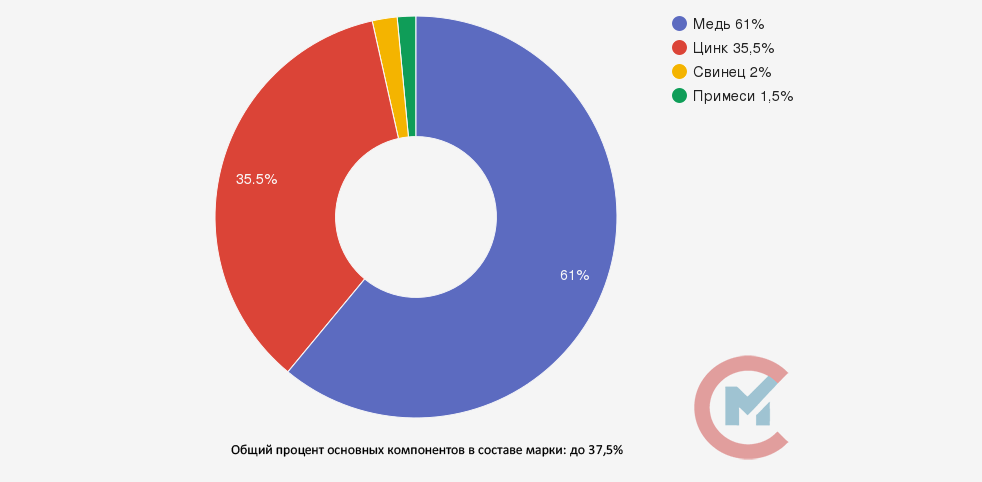

В основной состав латуни ЛЦ40Сд входят: медь, с процентным содержанием от 58 до 61%, цинк до 40%, свинец от 0,8 до 2%. Общее содержание примесей не должно превышать 1,5%. В состав примесей входят такие материалы как: кремний, олово, сурьма, марганец, железо, алюминий и никель. Их процентное содержание также указано в ГОСТ 17711-93.

Расшифровка

Маркировка подразумевает наличие цинка с содержанием 40%, свинца, значение которого варьируется от 0,8 до 2,0%. За счет этого материал может иметь и другое название – латунь свинцовая. Кроме этого, маленькая буква «д» указывает на способ применения литья, который осуществляется под давлением. Количество меди в данном случае имеет высокий процент содержания – от 58,0 до 61,0. В числе примесей наибольший процент принадлежит никелю (1), а общая сумма их включения заключена в 1,5%.

Скачать ГОСТ
